Simulazione senza limiti

midas NFX

Soluzione CAE completa
FEM, CFD, Multibody, Ottimizzazione

ALL-IN-ONE

Un ambiente di lavoro unificato e completo!

midas NFX offre un unico ambiente di lavoro sia per la preparazione dei file CAD (defeaturing) che per la creazione dei modelli di calcolo per analisi sia FEM (strutturali) che CFD.

Nessun programma aggiuntivo e nessun ambiente di lavoro differenziato. Nell’unico ambiente di lavoro, semplicemente accedendo alle differenti sezioni del menù a ribbon, si possono:

  • importare modelli CAD sia in formato universale e che nativo
  • modificare, riparare o completare le geometrie
  • semplificare i modelli attraverso un potente tool di defeaturing/semplificazione
  • creare partizioni, divisioni e imprint per la creazione ottimizzata della mesh
  • generare automaticamente il dominio fluido interno o esterno
  • meshare in modo automatico o manuale le geometrie
  • definire i materiali (dalla libreria di materiali o manualmente) e le proprietà degli elementi (tipi di elemento)
  • definire le condizioni al contorno del proprio modello calcolo fra tipi di carico, tipi di vincolo, tipi di contatto ed elementi speciali
  • definire funzioni spaziali, temprali, parametriche per modellazione avanzata di fenomeni, materiali e carichi.


midas NFX mette a disposizione strumenti di meshatura automatica 1D-2D-3D basati su diversi algoritmi di meshing, con elementi lineari e parabolici, e in grado di generare sia mesh triangolari (2D) o tetraedriche (3D) che mesh ibride quasi-strutturate con prevalenza di elementi quadrati (2D) o esaedrici (3D). midas NFX ha introdotto per primo sul mercato meshatori paralleli estremamente performanti.

Per gli analisti più esperti e/o per particolari esigenze di modellazione, sono disponibili potenti strumenti di meshatura manuale attraverso i quali creare griglie di calcolo di elementi 1D, 2D o 3D, sfruttando comandi “CAD-like” di creazione della mesh quali estrusioni, rivoluzioni, sweep, copia, specchia e divisione.

TOTAL SOLUTION

Un'offerta di solutori completa e scalabile, adatta ad ogni esigenza!

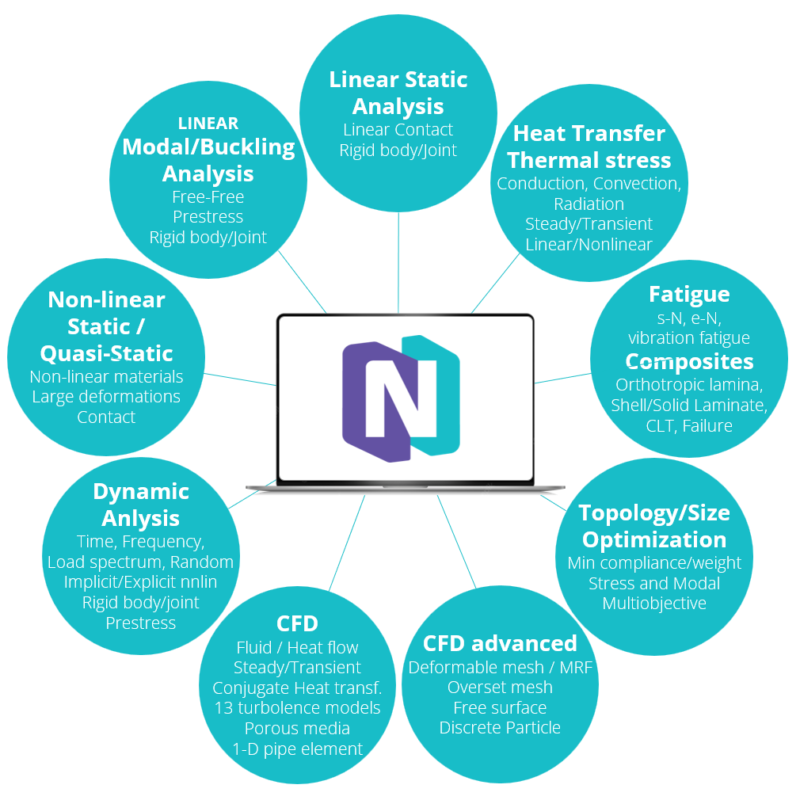

In dettaglio ecco tutte le possibilità di analisi di midas NFX:

  • Analisi Strutturale:
    • Analisi Lineare Statica, Modale e Buckling lineare
    • Verifica di Fatica (s-N; e-N), Vibration fatigue
    • Materiali compositi (Materiali ortotropi 2D-3D, elementi laminati 2D-3D, CLT e Criteri di resistenza)
    • Analisi Non-Lineare Statica, Quasi-statica, in sequenza (Load history)
    • Analisi di transitorio (transient response) – metodo diretto e modale
    • Analisi Risposta in Frequenza (Frequency response) – metodo diretto e modale
    • Analisi di risposta a Spettro di carico (Response Spectrum analysis) – metodo diretto e modale
    • Analisi Random (Random analysis)
    • Analisi Non-lineare di transitorio, solutore implicito e solutore esplicito
    • Modelli di materiale non-lineare (perfect-plastic, bilinear, from test, nonlinear elastic, hyperelastic)
  • Analisi Multibody:
    •  Analisi a corpi rigidi e corpi flessibili
    • 9 tipi di giunto (join, spherical, cylindrical, slot, revolute, planar, translate, universal, general)
    • Carichi esterni (forze e momenti), fissi o time-dependent
    • Spostamenti imposti (traslazioni e rotazioni), fissi o time-dependent
    • Funzioni temporali
    • Carichi di corpo rigido
    • Markers
  • Analisi Termica:
    • Analisi di trasferimento di calore in regime Stazionario e Transitorio, Lineare e Non-Lineare
    • Conduzione, Convezione, Irraggiamento, Effetto Joule, Elementi PCB
    • Analisi Termo-Meccanica accoppiata (Thermal stress analysis), Lineare e Non-Lineare, in regime Stazionario e Transitorio
  •  Analisi Fluidodinamica:
    • Moto dei fluidi e scambio di calore, indipendenti e accoppiate (conjugate heat transfer)
    • Analisi stazionarie e di transitorio
    • Moto laminare e turbolento, 13 modelli di turbolenza
    • Superficie libera e wave elevation
    • Mesh mobile, mesh deformabile, overset mesh e sistemi di riferimento mobili (MRF)
    • Particle tracking e Discrete Particle Method
  •  Ottimizzazione:
    • Topologica: min compliance e min weight, sollecitazione statiche o modale, libera o guidata, singolo o multiplo load-case
    • Size optimization: molteplici parametri, molteplici obiettivi; analisi di sensitività e superfici di risposta


SCALABILE e ACCESSIBILE

Licensing scalabile senza nessun costo nascosto!

midas NFX permette di sfruttare completamente la propria potenza di calcolosenza costi aggiuntivi.

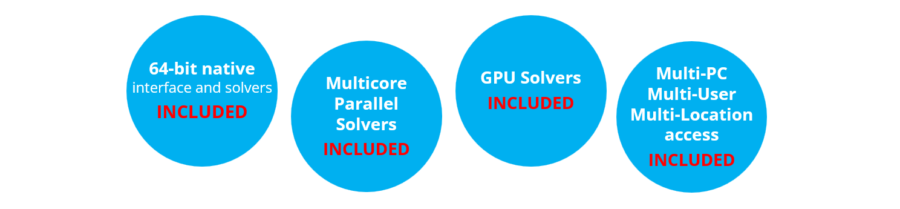

Tutte le licenze di midas NFX includono:

  • Applicazione e solutori nativi a 64-bit.
  • Solutori paralleli che possono sfruttare un qualsiasi numero di CPU definito dall’utente.
  • Accesso al calcolo GPU, per i processori grafici supportati (architettura Fermi).
  • Installazione multi-PC/multi-postazione, accesso multi-utente:
    midas NFX può essere installato su un qualsiasi numero di postazioni, utilizzato da più utenti, unico vincolo il numero di sessioni parallele possibili corrispondente al numero di licenze acquistate.
  • con la licenza web lavori in piena libertà: nessun costo aggiuntivo per lavorare in azienda, in una sede distaccata, in viaggio o da casa


Grazie ad un licensing scalabile ed accessibile, in vendita oppure a noleggio, midas NFX è in grado di soddisfare i molteplici bisogni di calcolo dei diversi clienti, e di adattarsi ai diversi budget a disposizione, permettendo di espandere il proprio pacchetto software nel tempo (per gli utenti in manutenzione). Scopri i moduli ed i pacchetti/bundle alla pagina moduli.

Vuoi saperne di più?

Scarica il catalogo di midas NFX
