Dall’agosto del 2018 (1) MIDASIT ha rivoluzionato il mondo della simulazione ingegneristica, invertendo il paradigma secondo cui, per avere risultati attendibili da una simulazione, è necessario dedicare tempo ed esperienza alla creazione di una griglia di calcolo adeguata per la simulazione. Grazie a midas MESHFREE, ottenere risultati accurati senza creare una mesh del componente è possibile! Grazie all’innovativa tecnologia Implicit Boundary (IBM – Implicit Boundary Method) le complessità più comuni di una analisi FEM e i “colli di bottiglia” dei tradizionali processi di simulazione sono superati, consentendo processi di simulazione più veloci ed efficienti, tramite strumenti più intuitivi e procedure semplificate, liberando definitivamente il progettista dalle complicate operazioni di meshatura.
Midas MESHFREE permette ai progettisti di fare simulazione sin dalle prime fasi di sviluppo, senza inutili complessità, e permette di sviluppare progetti più affidabili ed ottimizzati.
Siamo lieti di annunciare il rilascio midas MESHFREE 2024. Le migliorie introdotte nella nuova versione semplificano ulteriormente i processi di simulazione, migliorano l’accuratezza del calcolo e l’affidabilità del software.
Midas MESHFREE permette a disegnatori e progettisti di realizzare simulazioni accurate sin dalle prime fasi di sviluppo prodotto, senza processi laboriosi, concentrando l’attenzione sul prodotto e non sugli strumenti di sviluppo, portando a risultati migliori, prodotti più affidabili ed ottimizzati.
FREE to TRY!
Puoi provare gratuitamente Midas MESHFREE contando sul supporto esperto del Simulation Team di e-FEM.
Perchè non approfittarne!
Miglioramento dell’algoritmo di generazione della griglia.
Midas MESHFREE genera la griglia di calcolo attraverso l’algoritmo denominato Implicit Boundary Method (IBM).
Nelle precedenti versioni l’efficienza dell’algoritmo era influenzata dall’orientamento e dalle proporzioni del componente in meshatura. Nella nuova versione, l’algoritmo di creazione della griglia adattivo rispetto all’orietamento del componente (geometry fitted grid generation) è stato ulteriormente migliorato ed ora garantisce mesh identiche tra corpi identici, qualsiasi sia la loro orientazione nel modello.
Il nuovo algoritmo permette un efficientamento dei tempi di calcolo ed una migliore precisione dei risultati.

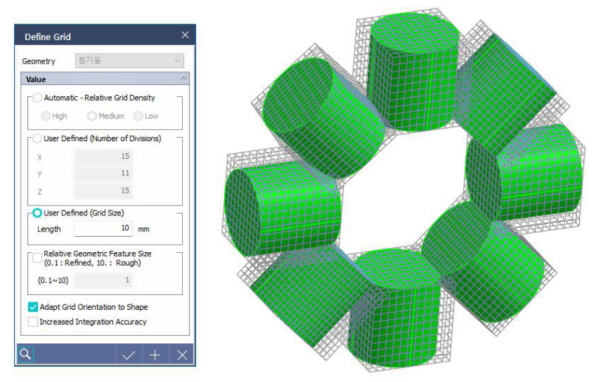

Esempio di griglie di calcolo costruite su un assieme contenente corpi diversamente orientati nello spazio e tutti riferiti ad un unico sistema di riferimento, coincidente con il sistema di riferimento dell’assieme (in altre parole i corpi, pur essendo identici fra di loro, sono diversi file di parte, in cui la medesima geometria è orientata diversamente all’interno dello spazio modello della singola parte). La griglia così ottenuta è realizzata attraverso la funzione “Adjust Grid Orientation to Shape”.
Calcolo della forza di reazione per i nodi master di un corpo rigido
Per una limitazione, nelle precedenti versioni non era calcolata la forza di reazione ai nodi master del corpo rigido. La nuova versione di midas MESHFREE calcola le forze di reazione al nodo master degli elementi rigidi, permettendo la valutazione delle reazioni.
Valori negativi della costante di distorsione dei materiali iperelastici
È stato individuato un problema per cui non era possibile assegnare valori negativi per i termini di ordine superiore della costante di distorsione di materiali iperelastici. La limitazione è stata rimossa.

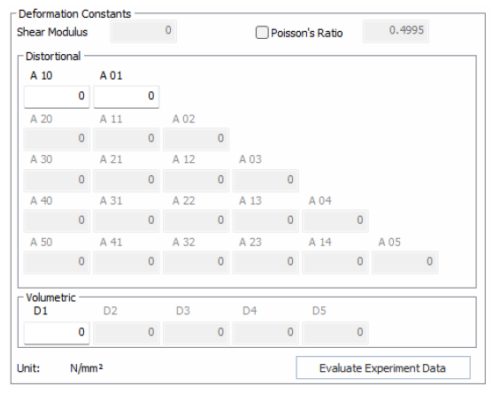

Interfaccia di interpolazione delle curve di test di un materiale iper-elastico.
Midas MESHFREE integra un modulo per il curve fitting dei dati sperimentali per la definizione delle costanti dei diversi modelli di materiale iper-elastico messi a disposizione.
Miglioramento dei risultati di sollecitazione e deformazione plastica per i materiali elastoplastici
Sono stati osservati valori anomali in alcuni punti di discontinuità impiegando i materiali elastoplastici. La nuova versione introduce migliorie nel calcolo delle sollecitazioni equivalenti e delle deformazioni plastiche.

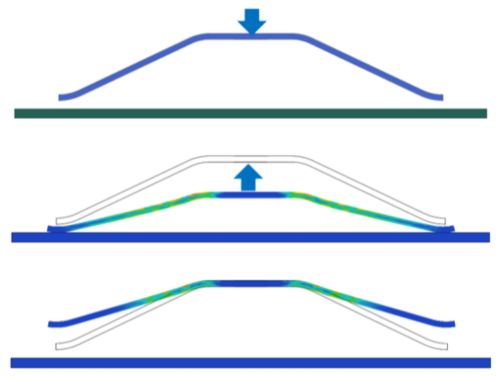

Analisi elasto-plastica con Midas MESHFREE di un lamierino sottile con contatto.
La definizione del modello è avvenuta direttamente sulla geometria CAD originale, e la griglia di calcolo interamente gestita dal software. I risultati della simulazione sono coincidenti con i risultati ottenibili attraverso approccio FEM tradizionale.
Gestione delle eccezioni per le condizioni di scambio termico per convezione nel caso di contatto lineare
Nell’analisi termica, la condizione di scambio termico convettivo è applicata automaticamente per le superfici esterne a contatto con l’aria. Quando si hanno due corpi di geometria complessa a contatto fra di loro, rimuovere tale condizione sulle superfici di contatto è particolarmente complesso. La condizione di scambio termico per convezione è ora automaticamente ignorata sulle superfici su cui sono definite condizioni di contatto.
Applicazione di un sistema di unità di misura ai reference point per carichi distribuiti
È stato individuato un problema in cui le coordinate dei punti di riferimento per i carichi distribuiti vengono calcolate con un’unità di misura fissa in millimetri. Il problema dell’unità di misura è stato migliorato per l’intera finestra di definizione/modifica del carico distribuito ed è ora possibile impostare una unità di misura personalizzata.
CAD Interfaces update.

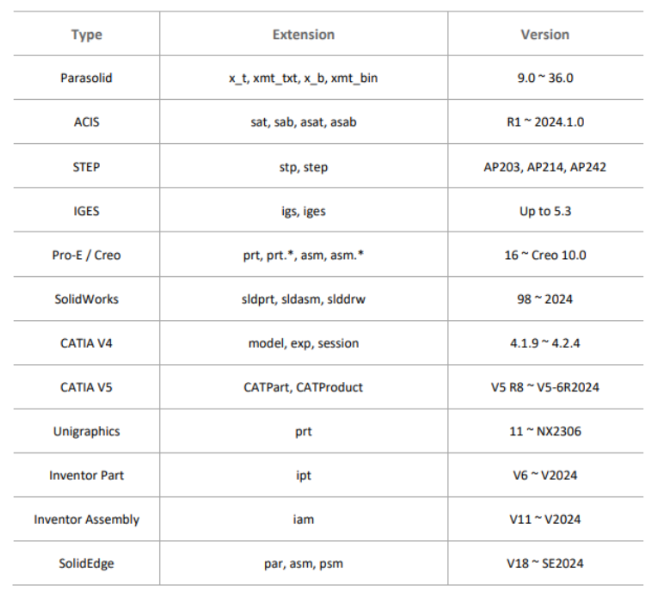

MIDASIT si impegna a mantenere standard operativi di alto livello e a garantire il supporto per le versioni più recenti dei formati CAD mainstream. Le interfacce CAD di importazione diretta dei formati nativi supportati sono state aggiornate all’ultima versione rilasciata dallo sviluppatore.
Ci impegniamo a garantire il supporto per l’ultima versione del CAD nel minor tempo possibile.
(1) midas MESHFREE 1.0 è stato lanciato sul mercato in Corea nell’agosto del 2018, al termine di un progetto di ricerca promosso da Samsung electronics. Dopo tre anni di sviluppo e market test, dal 2022, con il rilascio della versione 5.0, poi ribattezzata in midas MESHFREE 2022, il software è veduto sul mercato internazionale, portato in Italia da e-FEM srl.
